新水圧技術「Aqua Drive System」について

Aqua Drive System

「Aqua Drive System(アクアドライブシステム)」(以下ADS と呼ぶ)は、従来の水圧技術と異なり「添加剤を全く含まない水=清水=水道水」を
作動媒体とする液圧技術を応用するものです。
また、ADS技術は、油圧、空気圧、電動など、これまでの個々の駆動源の代替えではありません。
ADS技術は、システム全体のメリットの向上と環境リスクを最小化するための「システム・ソリューション」の提供を目的としています。

新水圧技術「Aqua Drive System」の特長

「オイルフリー」が基本的コンセプト

  • グリース、作動油、機械油などを含まない機器により構成
  • 現在の駆動技術である電気、油圧、空圧と同等の駆動特性

「LCA(ライフサイクルアセスメント)」の考えを導入

  • 省資源、省エネルギー
  • 環境の保全、環境調和性生産プロセスに要求されるクリーン性、衛生的安全性
  • イニシャルコストのみでなく、サービス、保守・管理など考慮した総合的経済性
ADS技術

水圧シリンダ商品基本情報

水圧シリンダ内部構造図

水圧シリンダ内部構造図

製作本数 1本/ロッドから対応OK
材質 SUS304
作動媒体 水道水
使用圧力 1~14MPaまで対応
制作範囲 内径φ20~φ200mm ストローク~2000mm
(別途対応には、ご相談に応じます。)

知的財産権(特許)について

ピストン形シリンダの密封装置 特許第4026640号

共同出願:株式会社坂上製作所

水圧シリンダー

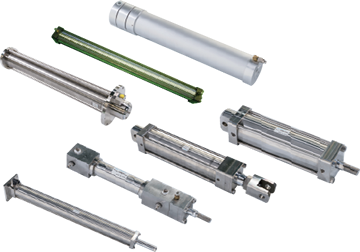

水圧シリンダ商品群

医療・福祉分野(昇降装置)単動2段式テレスコープシリンダ

単動2段式テレスコープシリンダ

チューブ内径 φ60mm×φ72mm×φ84mm
ロッド径
ストローク 600mm(300mm+300mm)
定格圧力 1MPa
材質 アルミ

医療・福祉分野(スライド装置)スライドシリンダ

スライドシリンダ

チューブ内径 φ63mm
ロッド径 φ20mm
ストローク 730mm
定格圧力 1MPa
材質 SUS304

医療・福祉分野(昇降装置)単動1段式シリンダ

単動1段式シリンダ

チューブ内径 φ125mm
ロッド径 φ110mm(中空タイプ)
ストローク 900mm
定格圧力 1MPa
材質 SUS304

防災関連分野φ63用シリンダ

φ63用シリンダ

チューブ内径 φ63mm
ロッド径 φ16mm
ストローク 170mm
定格圧力 1MPa
材質 SUS304

防災関連分野φ100用シリンダ

φ100用シリンダ

チューブ内径 φ100mm
ロッド径 φ65mm
ストローク 360mm
定格圧力 10MPa
材質 SUS304

食品機械分野φ40用シリンダ

φ40用シリンダ

チューブ内径 φ20mm
ロッド径 φ12mm
ストローク 200mm
定格圧力 4MPa
材質 SUS304

輸送装置分野単動式φ63用シリンダ

単動式φ63用シリンダ

チューブ内径 φ63mm
ロッド径 φ25mm
ストローク 600mm
定格圧力 1MPa
材質 SUS304

水圧シリンダ商品群ダウンロード

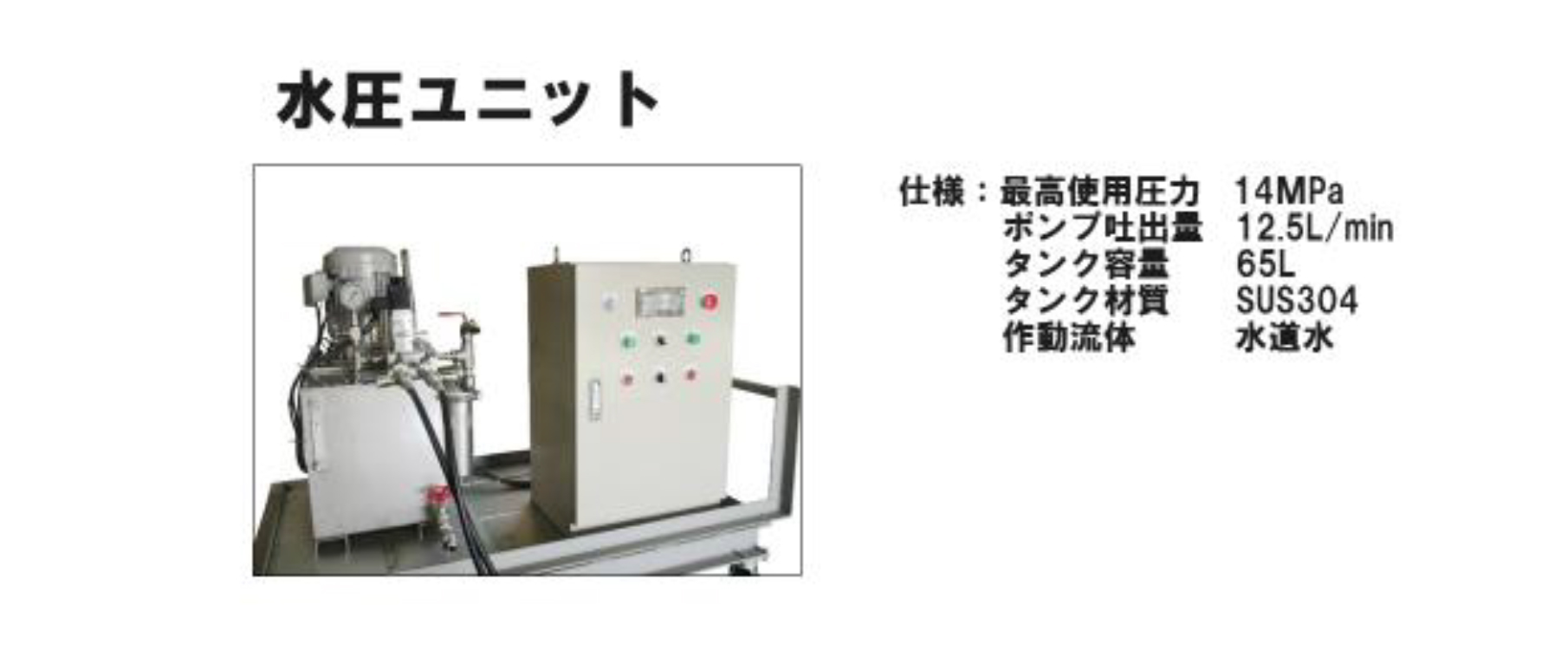

水圧ユニット商品群

現在開発中です。
しばらくお待ちください
